自美國(guó)福特汽車公司首/次應(yīng)用電泳涂裝工藝來(lái)，電泳涂裝在其他工業(yè)領(lǐng)域也得到了極其廣泛的應(yīng)用。尤其是這幾年，隨著我國(guó)汽車工業(yè)的發(fā)展，各廠家都在新建或改造涂裝生產(chǎn)線，新建的電泳涂裝線，大多數(shù)都采用陰極電泳涂裝方式。

　　電泳系統(tǒng)設(shè)計(jì)在不斷更新，無(wú)論涂料經(jīng)銷商還是涂裝廠，都有必要不斷研究，采用zui優(yōu)化的電泳涂裝系統(tǒng)。

　　電泳有其獨(dú)到之處，越來(lái)越為人們所重視，應(yīng)用普及速度也是很快，通常來(lái)說(shuō)，電泳涂裝工藝分為幾個(gè)步驟：

　　預(yù)清洗-堿清洗-水洗-磷化-純水洗-干燥-陰極電泳-超濾水洗-干燥

　　一、槽結(jié)構(gòu)材料

　　由于陰極電泳涂料是酸性物質(zhì)，所以選擇槽體結(jié)構(gòu)材料時(shí)要重點(diǎn)考慮耐酸性介質(zhì)的能力，ASTM40型無(wú)縫低碳鋼管已成功地用于所有漆料和滲透管子，黑鐵和80#取氯乙烯可推薦用于管道，其管道流速分別限制為2.4m/s和3m/s。

　　二、前處理

　　要想得到好的涂裝表面和充分發(fā)揮出涂料的性能，就必須認(rèn)真對(duì)待金屬表面處理，盡管這是人們熟知的常識(shí)，但仍是施工應(yīng)用中的薄弱環(huán)節(jié)。對(duì)于電泳涂裝就更有嚴(yán)格的要求，除物至磷化槽，可通過浸或噴洗達(dá)到要求。控制好所有的階段，對(duì)形成均一的金屬前處理膜很重要，如果磷化膜不均一，則耐腐蝕性降低，并在泳上電泳涂料后，膜會(huì)出現(xiàn)缺陷。

　　三、槽液的循環(huán)

　　電泳涂料工作液的固體分為10%-22%溶液。為了防止工作液中固體物料的沉淀，電泳槽應(yīng)用攪拌循環(huán)裝置，通常選用低剪切力的泵，靠槽內(nèi)管路的噴孔使工作液攪動(dòng)循環(huán)，管路的布置，噴孔孔徑、方向都應(yīng)認(rèn)真設(shè)計(jì)，使槽不應(yīng)有任何循環(huán)的死角。

　　主槽的攪拌應(yīng)足以使槽液達(dá)到較流水線速高的表面流速，表面流速至少達(dá)到0.2m/s

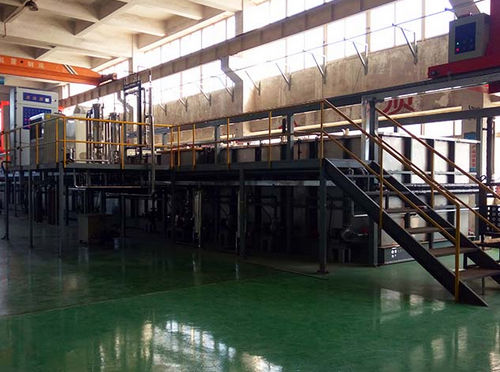

牟平電泳涂裝系統(tǒng)設(shè)計(jì)基本要求

　　四、過濾

　　為了減少電泳涂料工作液中各種夾帶雜質(zhì)顆粒對(duì)電泳涂層的影響，應(yīng)對(duì)工作液進(jìn)行經(jīng)常的過濾，通常包括粗濾和細(xì)濾裝置，濾出機(jī)械雜質(zhì)和絮凝的顆料，過濾器一般具有自清潔能力。槽液應(yīng)不少于每小時(shí)循環(huán)過濾一次。

　　五、超濾

　　采用化學(xué)前處理方式的金屬工件，盡管經(jīng)過嚴(yán)格的水洗和去離子水洗，但或多或少仍然夾帶有一定數(shù)量的有害離子進(jìn)入電泳槽，而且隨著電沉積過程的進(jìn)行，也不斷產(chǎn)生一定數(shù)量的各種離子，如不能及時(shí)清除所積累的各種有害離子，將會(huì)影響工作液的穩(wěn)定性，也易造成漆膜的各種弊端，使用超濾系統(tǒng)是有效的處理方式。

　　六、后沖洗

　　工件完成電泳涂裝后，在漆膜的表面會(huì)黏附一些漆液，由于含胺或酸，易產(chǎn)生電泳涂料膜的返溶，并使烘干后的漆膜表面粗糙或發(fā)花，因些，必須進(jìn)行電泳后沖洗。

　　七、陽(yáng)極液系統(tǒng)

　　對(duì)陽(yáng)極電泳而言是陰極裝置，可以及時(shí)清除漆液中的陽(yáng)離子，維持漆液PH值、電導(dǎo)率值，通過調(diào)整陰極液，可以較好地維持漆液的工作參數(shù)，保證電泳的正常進(jìn)行。

　　八、潤(rùn)滑劑

　　傳送帶的潤(rùn)滑劑、車體的摩擦潤(rùn)滑劑，還有所有引入的化合物、密封膠必須與電泳系統(tǒng)相配，不與電泳涂料相配的油脂、油及其他潤(rùn)滑劑不應(yīng)接觸槽液及未烘干漆膜。

　　十、廢水處理

　　廢水處理系統(tǒng)必須能處理PH值為3.0的排放和溢流的陽(yáng)極液，PH值為6-7的超濾排放液和溢出涂料，大多數(shù)的陰極電泳涂料含鉛，排放液含鉛，因些須在排放前作適當(dāng)處理。

　　十一、純水裝置

　　在電泳涂料工作液的配制和補(bǔ)充固體含量時(shí)，需要去離子水，而且在金屬表面處理、最后水洗以及電泳的最后階段也需用去離子水洗。純水裝置應(yīng)根據(jù)實(shí)際情況而定。

　　十二、干燥系統(tǒng)

　　電泳后涂層只有經(jīng)過干燥系統(tǒng)烘烤后才具有一定的硬度、機(jī)械強(qiáng)度，才能起到防腐蝕及裝飾作用。

　　干燥裝置應(yīng)能保證在規(guī)定固化溫度下所需的最短時(shí)間，定期測(cè)試烘干裝置的溫度曲線，以保證漆膜質(zhì)量。

煙臺(tái)泰諾模具公司是煙臺(tái)牟平電泳廠家，為您提供貼心服務(wù)。
